|
厦门麦特新科技有限公司位于美丽的花园城市--厦门市，是厦门市高新科技公司，在金属表面发黑处理剂产品上我们先后研发出以下产品：光学铜零件染黑剂、不锈钢发黑剂、锌合金发黑剂、镀镍发黑剂、钢铁发黑剂、钢铁常温发黑剂，紫铜及红铜发黑试剂和三价蓝锌、黄锌钝化液等系列产品。我司的三价蓝锌、黄锌钝化液是厦门大学研发的科技成果。产品质量稳定，耐盐雾实验可达72小时。每升可以染色80平方米。
三价铬环保型锌黄色钝化剂
ZP -266是一种缓冲型有机着色剂,配合ZP -263三价铬环保型锌蓝色钝化剂一并使用,可在镀锌层上产生均衡的黄色形成三价铬黄色钝化膜层,其耐盐雾试验性可达72小时。每升产品可以钝化60-80平方米的面积。

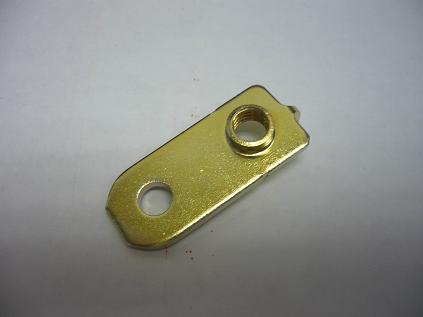

1.特点
- 产生均匀的黄色膜层 - 无添加铬需要处理 - 镀层不含金属
2.操作条件
范围 ****条件
ZP -266含量 15 – 30 % 25%
酸度* 6- 8
时间 15 – 30秒 23秒
温度 21 - 32ºC 28ºC
搅拌 建议
3.维护操作
溶液损失主要是工件带出产生,使用每一克氢氧化钠调整其pH值,就需补加150毫升的ZP -266.
4.ZP -266染色操作工艺
- 电镀锌
- 水洗两次
- 0.5 – 1.0%的硝酸,浸5 – 10秒.
- 使用8% ZP -263浸45–70秒, 镀液酸度温度21-32°C
- 水洗两次
- ZP -266配制溶液
- 水洗两次
- 干燥
5.设备
处理槽 : PVC、聚乙烯、聚丙烯、不锈钢
搅拌 : 建议设立
通风设备 : 建议设立
6.常发生的问题及解决方法
问题 原因 解决方法
产生黄色太浅 ZP -266镀液的酸度太低 用氢氧化钠调整
ZP - 263溶液含量太低 增加ZP-263溶液浓度或降低铬酸盐的酸度
铬酸盐层不够厚 增加浸泡时间,提高 温度
溶液pH值过高 碱度太高 用醋酸调整
|
